Descrizione
Valvola a Sfera a 3 vie

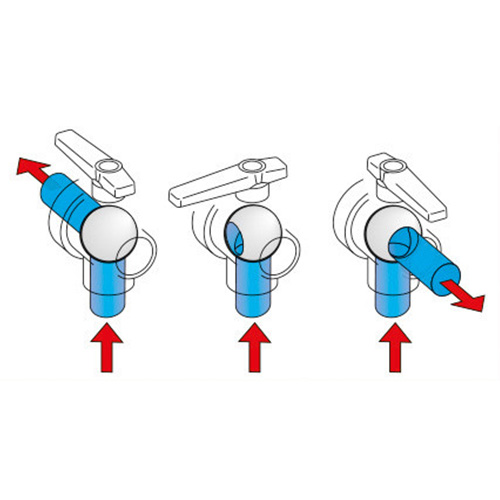

a Flusso Interrotto o Continuo
Caratteristiche Generali
Disponibile con leva rialzata per montaggio a pannello
Attacchi femmina filettati
Corpo e sfera in polipropilene rinforzato con fibra di vetro
Guarnizioni in EPDM o a richiesta in Viton®
Sedi di tenuta in Teflon®
Produttore:
Arag
Scheda Tecnica Valvola a Sfera 152 mm
Codice: 45521116
Pressione MAX: 10 bar
Flusso: Flusso interrotto
DN: 40 mm
A: 85 mm
A1: 106 mm
B: 61 mm
C: 200 mm
E: 48 mm
G: 51 mm
L: 27 mm
M: 129 mm
X: 27 mm
Y: 34 mm
Tipo: 2
Descrizione: Leva standard
Z: M8 – 5/16 UNC
Sfera: PP BALL
h: 152 mm
h1: 173 mm
M1: 27 mm
